1、應用

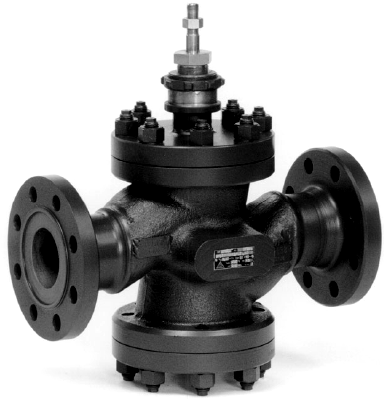

RV501系列電/氣動調節閥適用于工業過程
的各種液體,氣體及蒸汽的控制。該系列調節閥
符合DIN和ANSI標準的要求,是RV200系列調節閥
的延續,廣泛應用于化工、石化、電力、冶金、
制藥、輕工等領域。
RV501系列特別適用于電力行業的:
汽機旁路調節閥
鍋爐給水調節閥
加熱器疏水調節閥
除氧器調節閥
抽汽系統調節閥
公稱通徑DN15-250 1/2″-10″
壓力等級PN16 ~400 ANSI Class150-2500
溫度范圍-200℃-550℃
Kvs 0.1-250m3/h
2、特點
RV500系列調節閥有V-Port、多孔式、壓力平衡式、多級減壓式等
形式的閥芯,能滿足各種工況的要求。RV500系列調節閥閥芯采用
鍛打后再加工的工藝,提高了閥芯材質的密實度增強閥芯的抗沖刷能力。
1.壓力平衡式-------壓力平衡式閥芯應用于壓差較大的場合,閥芯采
用多孔壓力平衡式的設計消除了介質壓差給閥芯的不平衡力,從而降低
了調節閥執行機構所需的輸出力。
2.多級減壓式------獨特的多級減壓技術使減壓效果更明顯、突
出。每級減壓最大可達4.0~5.0MPa,最多可達4級.
3、技術參數
系列:RV501
閥門類型:控制閥、單座、直通、壓力平衡塞
公稱通徑:DN15-150
公稱壓力:PN16-160
閥體材質DIN/ANSI:鑄鋼1.0619(GP240GH) / 合金鋼1.7357
焊接材料:1.0425(P 265 GH) / (G 17CrMo5-5)1.7335(13CrMo4-5)
閥座/芯材質:17 021.6(1.4006)+stellit6 / 17 123.6(1.4078)硬質合金
工作溫度:-20-400℃ / -20-550℃
介質:蒸汽或其它無雜質液體
法蘭連接:從PN16-160 EN 1092-1(2/2003)標準 凸/凹/平面法蘭
焊接端:13 1075
閥芯類型:一至三級減壓
流量特性:線形、等百分比
泄漏等級:III級EN 1349(5/2001)標準<0.01%kvs 金屬-金屬密封 更高要求可達VI級(訂貨時需說明)
填料:石墨填料
