1、應用

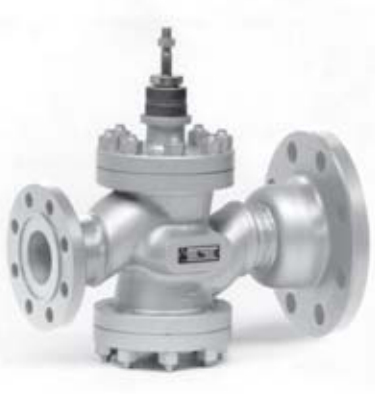

具有擴展出口效應的RV 502系列閥門是一種減壓降噪多功能的控制裝置.
設計的目的是適應閥門系統裝置不僅滿足壓力平衡、多級節流,同時消除
閥門在高壓差時的高抗磨性,減小蒸汽對閥門的影響。
閥門可以通過焊接頭或法蘭面進行連接,或根據客戶要求定制.
2、技術參數
系列:RV502
閥門類型:?jiǎn)巫?、直通、壓力平?降噪塞
公稱通徑:進口DN25-150 出口DN25-700
公稱壓力:PN16-160
閥體材質:鑄鋼1.0619(GP240H) / 合金鋼1.7357
焊接材料:1.0425(P265GH)/ (G 17CrMo5-5)1.7335(13CrMo4-5)
閥座材質:17 021.6(1.4006)+stellit6
閥芯材質:17 123.6(1.4078)硬質合金
工作溫度:-20-400℃ / -20-550℃
介質:蒸汽或其它無雜質液體
法蘭連接:從PN16-160 EN 1092-1(2/2003)標準 凸/凹/平面法蘭
焊接端:13 1075
閥芯類型:一至三級減壓
流量特性:線形、等百分比
泄漏等級:III級EN 1349(5/2001)標準<0.01%kvs 金屬-金屬密封 更高要求可達VI級(訂貨時需說明)
填料:石墨填料
